『千斤顶检定装置反力架结构加载试验系统』
当前位置：首页 > 试验机中心 > 『千斤顶检定装置反力架结构加载试验系统』AJ-CT600 60t飞机千斤顶检定装置压力试验系统
来源：www.jn-syj.com 发布于：2015/5/21 9:20:53 点击量：
产品规格：AJ-CT600；(600kN；/ 135000bf)

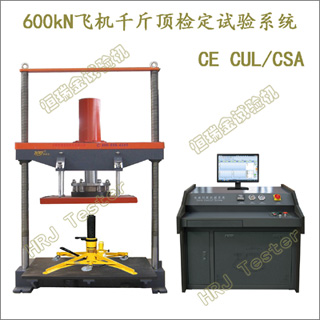

产品名称：飞机千斤顶检定装置压力试验系统 / 千斤顶校验测试系统
(Aircraft jacks calibration device compression-testing machine)
产品功能：
用于航空航天千斤顶、轮船舰艇千斤顶、飞机轮轴千斤顶、飞机三脚架千斤顶、飞机机翼千斤顶、飞机拖把(波音、空客、庞巴迪、中国大飞机、商用机、战斗机、歼击机)、升降平台、叠加组合式、特制异型等千斤顶检测、检定、试验及研究。
适用于海军、空军、陆军航空、航空航天、民用航空、飞行器等制造、使用、维修。
电动液压式、穿心式、标准型、特殊大行程等多种规格类型千斤顶的检测及研究。
精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。
根据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
依据标准：
GB/T 21635-2008 《飞机 千斤顶空间尺寸》
ISO 1464:1985《航空 三脚架式千斤顶 空间尺寸》
航空器地勤支援设备.专门要求.第19部分:飞机千斤顶,轮轴千斤顶和液压尾撑(包括修改件A1-2009).
英文版本DIN EN 12312-19-2009；
JJG621-2012《液压千斤顶检定规程》
重要特点：
1、大跨度、大空间、高刚性、高稳定性、高精密导向的负荷机架。机架尺寸可定制。
2、高精度测力传感器，线性宽，稳定性好，保证载荷的测力精度。
3、HRJ-Test / JAVS304-6测控系统：全数字闭环、多通道
3.1载荷、位移、变形全闭环控制。
3.2试验过程的自动控制、数据采集、处理、分析、存储及显示 。
3.3控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。
3.4过程再现和数据再分析、曲线放大、比较、遍历。曲线可自由放大和缩小；满度自调。
3.5操控软件，采用模块化、开放式编程、个性化设计，可自行调整。
3.6标准模块；权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
3.7操作提示和向导功能。
3.8数据库采用ACCESS格式，数据库中备有多种试验方法、标准。
3.9电路板采用光电隔离设计，封闭式电气及连接部件，具有抗干扰能力强的特点。
3.10灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并打印。
3.11网络数据库管理。
4、可移动、远程控制操控台，按键式操控。
5、多重保护功能:
油缸限位保护；液压系统过载溢流保护；试验力过载保护；过流、过压保护；
安全保护；操作提示向导保护；试验结束自动保护。
重要参数：
飞机千斤顶检定装置压力试验系统AJ-CT600；(600kN；/ 135000bf) | ||
1 | 最大承载力 | 600kN；/ 135000bf |
2 | 试验力分辨力 | 1/±300000 |
3 | 试验力测量范围 | 1%～100%FS |
4 | 试验力准确度 | ≤±1% |
5 | 位移分辨力 | 0.01mm |
6 | 等速应力控制范围 | 2～60 N/mm2·S-1 |
7 | 试验空间 | 500～3500mm；电机调整 |
8 | 试验区域（LW） | 2600x2600mm；圆度间隔； |
9 | 上压板规格 | 300×300mm；铰接式自平衡； / 可定制 |
10 | 活塞行程 | 200mm |
11 | 机架结构 | 大跨度、大空间、高刚性、高稳定性、高精密导向 |
12 | 加载方式 | 伺服自动控制 |
13 | 机器功率 | 5.0kW |
14 | 机器尺寸（LWH） | ≈3000×2600×5100mm |
15 | 自动控制系统 | HRJ-Test / JAVS304-6；一体化 |
16 | 电源电压 | ～380V±10% 50Hz |
主要配置：
名 称 | 内 容 | 备 注 |
负荷机架 | 大跨度、大空间、高刚性、高稳定性、高精密导向 | 1台 |
自动控制系统 | HRJ-Test / JAVS304-6；一体化 | 1套 |
加载系统 | 伺服自动 | 1套 |
悬挂式遥控 | 方便、快捷的控制横梁移动 | 1只 |
测力传感器 | 1支 | |
上压板 | 1套 | |
承载板 | 1套 | |
计算机 | 主流品牌 | 1台 |
专用软件 | 中文版 | 1套 |
随机工具 | 1套 | |
技术资料 | 说明书、装箱单、合格证、服务单 | 1套 |
重要扩展：
水泥、混凝土、胶砂、构件、岩石、管桩、建材制品等抗压测试及研究。
各种金属、非金属及复合材料抗压、抗折、剪切性能测试及研究。
各种管材压扁、扩口试验测试。
混凝土排水管、钢筋混凝土排水管外压荷载试验。
