    TYE-W系列300kN~1000kN螺旋弹簧压力试验机

    来源:www.jn-syj.com    发布于:2016/2/19 15:38:32    点击量:

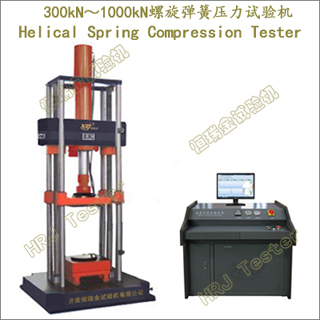

    TYE-W系列300kN~1000kN螺旋弹簧压力试验机

    TYE-W系列;300kN~1000kN微机控制螺旋弹簧压力试验机(CE CUL/CSA)
    300kN~1000kN.Computer Control Helical Spring Compression Testing Machine(CE CUL/CSA)
    →TYE-W300;300kN微机控制螺旋弹簧压力试验机(CE CUL/CSA)
    →TYE-W400;400kN微机控制螺旋弹簧压力试验机(CE CUL/CSA)
    →TYE-W500;500kN微机控制螺旋弹簧压力试验机(CE CUL/CSA)
    →TYE-W600;600kN微机控制螺旋弹簧压力试验机(CE CUL/CSA)
    →TYE-W700;700kN微机控制螺旋弹簧压力试验机(CE CUL/CSA)
    →TYE-W800;800kN微机控制螺旋弹簧压力试验机(CE CUL/CSA)
    →TYE-W1000;1000kN微机控制螺旋弹簧压力试验机(CE CUL/CSA)
    重要功能:
    圆柱螺旋弹簧变径螺旋弹簧圆锥螺旋弹簧、蜗卷螺旋弹簧、中凹形螺旋弹簧中凸形螺旋弹簧、大型螺旋弹簧小型螺旋弹簧左旋弹簧右旋弹簧压缩螺旋弹簧等高强度、高应力、异性件、特种材料、弹性元件的力学特性测试及研究。
    →弹簧试验力控制、弹簧位移控制、弹簧变形控制;自动测量处理弹簧压力、弹簧变形量或剩余高度、弹簧刚度;实时显示弹簧刚度曲线(载荷-变形曲线、载荷-位移曲线、时间-变形曲线等);定负荷试验、定变形试验、循环试验。
    →螺旋弹簧压缩过程中,外径扭曲变形测量。
    重要特点:
    人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
    →落地式四柱载荷机架,上置式液压加载油缸,高刚性、高稳定性。
    双控双向液压加载油缸,快速响应、快速试验、快速返回。
    →双丝杠快速调整空间,大功率电机减速机快速上升、下降。
    →高刚性试验承载压板,刻度示意,高平行度,精准定位,快速、方便、安全。
    →可移动式承载工作台,0~300mm/min移动速度,方便螺旋弹簧的快速装卸。
    →高速率、低振动免维护、无噪音、静音型加载系统。
    →宽泛的加载速度0~100mm/min 内任意选择
    →高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
    载荷自动保持、位移、变形控制循环控制及自编程控制等多种控制方式。
    →电路板采用光电隔离设计,抗干扰能力强。
    →全数字闭环、多通道、多功能、易操HRJ-Test测控软件多种标准方法(国标、英标、美标、德标、澳标、日标、意标、俄标、法标、欧标、澳标等/GB、ISO、JIS、ASTM、DIN、BS、NF、ENAS、NBR)。
    →试验过程的自动控制、数据采集、处理、分析、存储及显示。
    →载荷自动保持、位移自动控制、循环控制及自编程控制等多种控制方式。
    →控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
    →过程再现和数据再分析、曲线放大、比较、遍历曲线可自由放大和缩小;满度自调。
    →操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
    →标准模块权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
    →操作提示和向导功能
    灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
    →网络数据库管理,可与多家联网公司直联
    试验结束自动返回,智能、高效、快捷。
    →多重保护功能: 试验力过载保护;过流、过压保护;液压缸限位保护;液压系统过载溢流保护;操作提示向导保护;试验结束自动保护。
    重要参数:

    300kN~1000kN.微机控制螺旋弹簧压力试验机(CE CUL/CSA)
    300kN~1000kN.Computer Control Helical Spring Compression Testing Machine
    1
    最大试验力
    300kN/400kN/500kN/600kN/700kN/800kN/1000kN
    2
    试验机准确度
    1级
    3
    载荷测量范围
    1%~100%FS
    4
    示值相对误差
    ≤±1.0%
    5
    载荷分辨力
    1/±200000F.S(全程分辨力不变)
    6
    位移、变形分辨力
    ≤0.01mm;
    7
    有效试验空间(H)
    100mm~1600mm范围可选
    8
    活塞行程
    300mm~1200mm范围可选
    9
    载荷加载速度
    0~100mm/min任意调节设置
    10
    弹簧承载工作台/承载压板
    400x400mm;500x500mm;600x600mm;800x800mm;可选
    11
    承载工作台移动速度
    0~300mm/min任意调节设置
    12
    加载方式
    微机自动控制
    13
    电源电压
    ~380V±10% 50Hz(须可靠接地)
    14
    机器功率
    ≥10kW

    重要配置

    名   称
    内    容
    备 注
    载荷机架
    四柱双丝杠,上置加载油缸,高刚性、高稳定性
    1台
    加载系统
    高速率、低振动、免维护、无噪音、静音型
    1套
    测控系统
    HRJ-Test全数字、多通道、多功能、易操控
    1套
    载荷测量系统
    1套
    变形测量系统
    1套
    弹簧试验承载压板
    1套
    移动式承载工作台
    1套
    计算机
    主流品牌
    1台
    技术资料
    说明书、装箱单、合格证、服务单
    1套
    弹簧试验软件
    中文版/可定制英文版
    1套

    了解螺旋弹簧:
    圆柱螺旋弹簧变径螺旋弹簧圆锥螺旋弹簧、蜗卷螺旋弹簧、中凹形螺旋弹簧中凸形螺旋弹簧、大型螺旋弹簧小型螺旋弹簧左旋弹簧右旋弹簧压缩螺旋弹簧、拉伸螺旋弹簧、扭转螺旋弹簧。
    变径螺旋弹簧主要承受压缩载荷
    圆锥螺旋弹簧的缓冲性能较好,能承受较大载荷。
    蜗卷螺旋弹簧能储存较多能量和承受较大载荷。
    中凹形螺旋弹簧的性能与圆锥螺旋弹簧相似,多用于坐垫和床垫等。
    →扭转螺旋弹簧承受扭转变形扭转弹簧的端部加工成各种形状的扭臂,常用于机械衡机构汽车机床
    →常用弹簧钢丝直径一般为0.3mm60mm。材料截面形状有圆形、矩形、梯形等。
    →螺旋弹簧Helical Spring
    →圆柱螺旋弹簧Cylindrically Helical Spring
    →圆柱螺旋压缩弹簧Cylindrically Helical Compression Spring
    →矩形螺旋弹簧Rectangular Helical Spring
    →矩形螺旋压缩弹簧Rectangular Helical Compression Spring
    →椭圆螺旋压缩弹簧Elliptic Helical Compression Spring
    →圆锥螺旋弹簧Conical Helical Spring
    →圆锥螺旋压缩弹簧Conical Helical Compression Spring
    →中凸形螺旋弹簧Barrel shaped Helical Spring
    →中形螺旋弹簧Hourglass shaped Helical Spring
    →卵形弹簧圈螺旋压缩弹簧Egg appear helix Helical Compression Spring
    碟形弹簧 Disc Spring (Belleville  Spring)
    恒力弹簧 Constant-force Spring
    涡卷弹簧 Spiral Spring
    平面涡卷弹簧 Flat Spiral Spring
    非线性特性螺旋弹簧 Non-linear Feature Helical Spring
    不等节距圆柱螺旋弹簧Variable Pitch Cylindrically Helical Spring
